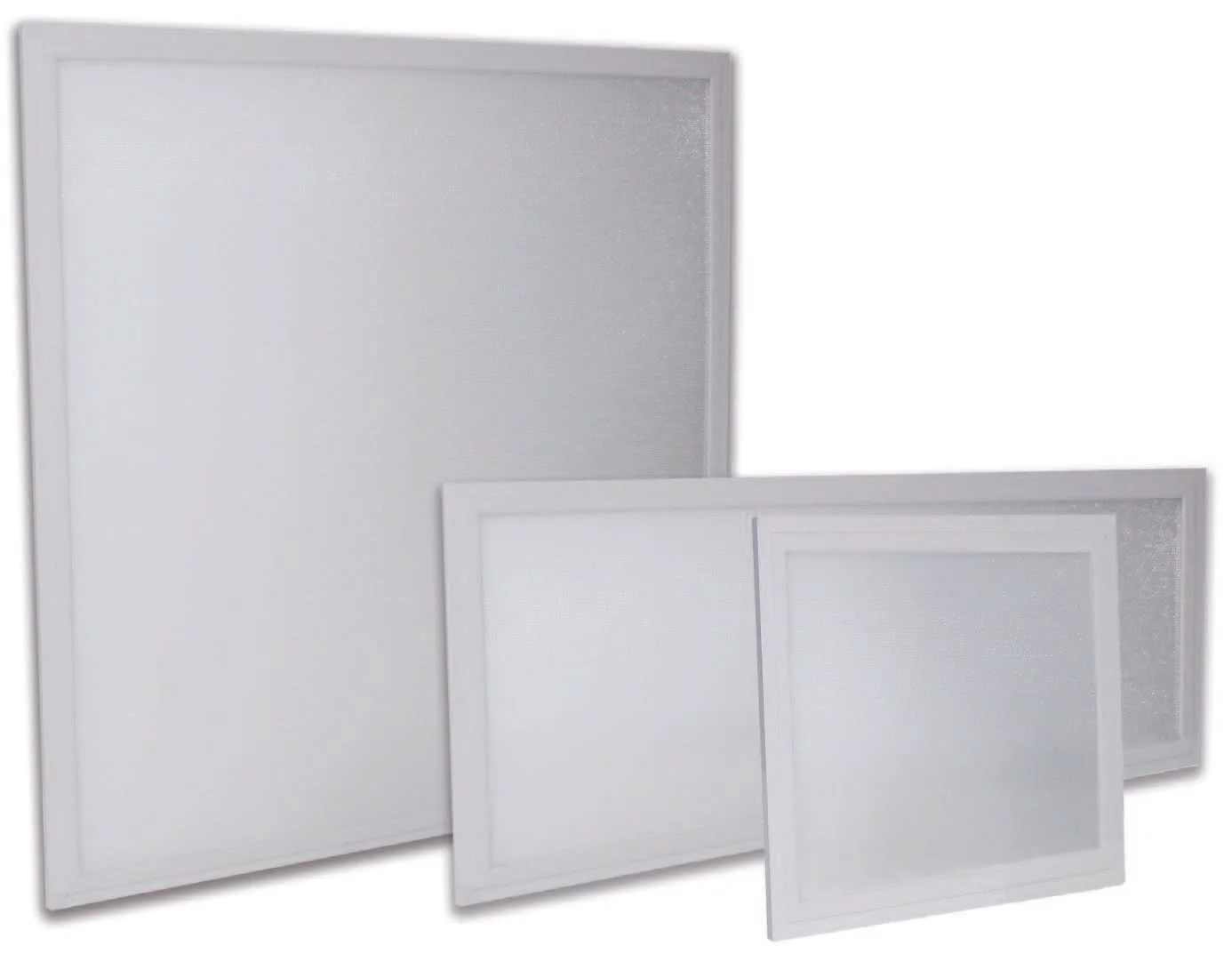

LED-Panel MULTI 4.0

Drei weiße Luftfilter unterschiedlicher Größe mit weißen Rahmen.
Grafik mit einem grünen Ei, 100° bezeichnet, und Symbole für 5 Jahre Garantie sowie zwei farbige Etiketten, D in Gelb und E in Orange, mit Pfeilen und Buchstaben

Universelle LED-Einbauleuchte für größte Flexibilität bei der Planung

Hohe Effizienz: bis 130 lm/W - Höhere Effizienzen auf Anfrage

  • Für Decken- und Wandsysteme geeignet und universell einsetzbar

  • Zielgerichtete und gleichmäßige Ausleuchtung bei nur 11 mm Höhe

  • Sehr lange Lebensdauer von > 50.000 Stunden bei wartungsfreiem Betrieb

  • Sehr hohe Effizienz bis zu 130 Lm/Watt

  • Gleichmäßige und blendfreie Ausleuchtung (UGR < 19) geeignet für Bildschirmarbeitsplätze nach DIN EN 12464-1

  • Für jede Beleuchtungssituation die passende Lichtleistung

  • Lieferbar in 3.000, 4.000 und 6.000 K

Symbole und Zertifizierungen für elektrische Geräte, inklusive Zertifizierungen von TÜV Rheinland, GS, RoHS, CE, IP40 und UGR<19.

Größen:

300 x 300 mm

620 x 620 mm

1.245 x 308 mm

1.245 x 618 mm

1.550 x 308 mm

Lichtfarben:

Warmweiß 3.000 K

Neutralweiß 4.000 K

Tageslichtweiß 6.000 K

Tunable White 3.000-6.000 K – geeignet für HCL (Human Centric Lighting)

Technische Daten

• Vorwärtsspannung: 36 - 42 V (DC)

• Power Faktor: > 0.95

• Energieeffizienzklasse: D - E

• CRI: Ra > 80

• Abstrahlwinkel: 100°

• Farbkonsistenz: SDCM 2

• Lebensdauer: > 50.000 Betriebsstunden, L80/B10

• Schaltzyklen: > 30.000

• Schutzart: IP40, Schutzklasse III

• Stoßfestigkeit: IK06

• Dimmbar TRIAC, EnOcean, DALI / switchDIM

• Temperaturbereich: von -20 bis +40 °C

Einsatzbereiche

• Büros und Konferenzräume

• Flure, Unterrichtsräume, Hochschulen

• Hotelhallen

• Werkstätten

• Basisbeleuchtung für Shops

• Ausstellungshallen

• Krankenhäuser, Arztpraxen

• Einzelhandel

Art.-Nr. Ausführung Lichtfarbe / Farbtemperatur Maße UVP* Datenblatt Lichtberechnung
555.750.02.4 5 - 15 W, 575 - 1.725 lm, weiß Warmweiß / 3.000 K 300 x 300 mm 44,00 € Datenblatt Lichtberechnung
555.751.02.4 5 - 15 W, 600 - 1.800 lm, weiß Neutralweiß / 4.000 K 300 x 300 mm 44,00 € Datenblatt Lichtberechnung
555.752.02.4 15 - 50 W, 1.800 - 6.000 lm, weiß Warmweiß / 3.000 K 620 x 620 mm 89,00 € Datenblatt Lichtberechnung
555.753.02.4 15 - 50 W, 1.950 - 6.500 lm, weiß Neutralweiß / 4.000 K 620 x 620 mm 89,00 € Datenblatt Lichtberechnung
555.754.02.4 15 - 50 W, 1.950 - 6.500 lm, weiß Tageslichtweiß / 6.000 K 620 x 620 mm 89,00 € Datenblatt Lichtberechnung
555.759.02.4 15 - 50 W, 1.800 - 6.000 lm, weiß Warmweiß / 3.000 K 1.245 x 308 mm 108,00 € Datenblatt Lichtberechnung
555.760.02.4 15 - 50 W, 1.950 - 6.500 lm, weiß Neutralweiß / 4.000 K 1.245 x 308 mm 108,00 € Datenblatt Lichtberechnung
555.761.02.4 15 - 50 W, 1.950 - 6.500 lm, weiß Tageslichtweiß / 6.000 K 1.245 x 308 mm 108,00 € Datenblatt Lichtberechnung
555.762.02.4 40 - 60 W, 4.800 - 7.200 lm, weiß Warmweiß / 3.000 K 1.245 x 618 mm 160,00 € Datenblatt Lichtberechnung
555.763.02.4 40 - 60 W, 5.200 - 7.800 lm, weiß Neutralweiß / 4.000 K 1.245 x 618 mm 160,00 € Datenblatt Lichtberechnung
555.764.02.4 40 - 60 W, 5.200 - 7.800 lm, weiß Tageslichtweiß / 6.000 K 1.245 x 618 mm 160,00 € Datenblatt Lichtberechnung
555.743.02.4 40 - 60 W, 4.800 - 7.200 lm, weiß Warmweiß / 3.000 K 1.550 x 308 mm 180,00 € Datenblatt Lichtberechnung
555.742.02.4 40 - 60 W, 5.200 - 7.800 lm, weiß Neutralweiß / 4.000 K 1.550 x 308 mm 180,00 € Datenblatt Lichtberechnung
LED-Notlichtbaustein für LED-Panel
Auf Anfrage
LED-Treiber Anschlussset 100 cm
555.8004.1.2 LED-Treiber Anschlussset 100 cm, 2 x 0,75mm²/Abzweig-Dose mit WAGO-Klemmen, transparent 11,50 €
*Unverbindliche Preisempfehlung zzgl. MwSt.

LED-Panel MULTI - Treiber

LED-Treiber nondimm, Watt-selectable & TRIAC

  • Optimal auf unsere InnoGreen® Leuchten abgestimmt

  • Ermöglichen den zielgerichteten Einsatz der Leuchten in den unterschiedlichsten Anwendungsbereichen

  • Verwendbar mit den InnoGreen® Produktserien LED-Panel MULTI BASELine & LED-Panel MULTI 4.0 PROLine

Technische Daten für LED-Treiber nondimm, Watt-selectable & TRIAC

  • Spannungsbereich: 220 - 240 V (AC/DC), 50 - 60 Hz

  • Konstantstrom: 375 - 1.500 mA

  • Power Faktor: > 0.9

  • Mit Zugentlastung

  • Maximale Umgebungstemperatur ta: 50 °C

  • Maximale Gehäusetemperatur tc: 90 °C

  • LED-Treiber Watt-selectable: Konstantstrom per DIP-Schalter in 50 mA Schritten einstellbar

  • Schneller Anschluss durch einfache Steckverbindung zwischen LED-Panel und Treiber

  • Garantie: 5 Jahre

Art.-Nr. Ausführung Konstantstrom Maße (L x B x H) UVP*
555.7871101 LED-Treiber 10 W, nicht dimmbar 225 mA 93 x 37 x 26 mm 9,00 €
555.7871151 LED-Treiber 15 W, nicht dimmbar 350 mA 93 x 37 x 26 mm 9,00 €
555.7871201 LED-Treiber 20 W, nicht dimmbar 480 mA 93 x 37 x 26 mm 9,50 €
555.7871251 LED-Treiber 25 W, nicht dimmbar 575 mA 127 x 43 x 30 mm 9,50 €
555.7251 LED-Treiber 30 W, nicht dimmbar 750 mA 131 x 45 x 30 mm 17,00 €
555.16010.1 LED-Treiber 35 W, nicht dimmbar 900 mA 147 x 43 x 30 mm 20,00 €
555.1428.01 LED-Treiber 14 - 28 W, nicht dimmbar, Watt-selectable 325 - 650 mA 134 x 51 x 26,6 mm 19,00 €
555.3060 LED-Treiber 28 - 56 W, nicht dimmbar, Watt-selectable 700 - 1.400 mA 142 x 50 x 30 mm 27,00 €
555.9307 LED-Treiber 15 W, dimmbar TRIAC 375 mA 125 x 42 x 25 mm 20,00 €
555.9308 LED-Treiber 20 W, dimmbar TRIAC 500 mA 125 x 42 x 25 mm 21,00 €
555.7250 LED-Treiber 30 W, dimmbar TRIAC 750 mA 103 x 67 x 26 mm 22,00 €
555.7252 LED-Treiber 40 W, dimmbar TRIAC 1.000 mA 123 x 79 x 30 mm 22,00 €
*Unverbindliche Preisempfehlung zzgl. MwSt.
Symbolleiste mit CE-, SELV-, IP20-Schutzarten- und Zertifizierungszeichen

LED-Treiber DALI / switchDIM

  • LED-Treiber geeignet für den Betrieb von LED-Leuchten 5 - 60 W

  • Verwendbar mit den InnoGreen® Produktserien LED-Panel MULTI BASELine & LED-Panel MULTI 4.0 PROLine

Technische Daten für LED-Treiber nondimm, Watt-selectable & TRIAC

  • Spannungsbereich: 176 - 280 V (AC/DC) (Notstromtauglich)

  • Per switchDIM mit einem Taster bis zu 10 Treiber gleichzeitig steuerbar

  • Kurzschlussfest / Überspannungsfest / Übertemperaturschutz

  • Schutzklasse II, isoliertes Kunststoffgehäuse, IP20

  • Integrierte Zugentlastung

  • Für Drahtdurchmesser bis 2,5 mm²

  • Bis zu 90 % Effizienz

  • Schaltzyklen > 50.000, Zündzeit in Sekunden < 0,7 s

Art.-Nr. Ausführung Maße (L x B x H) UVP*
555.1520.01 LED-Treiber 15 W / 20 W, DALI / switchDIM 200 x 70 x 31 mm 50,00 €
555.3040.01 LED-Treiber 30 W / 35 W / 40 W, DALI / switchDIM 215 x 70 x 31 mm 59,00 €
555.5060.01 LED-Treiber 50 W / 60 W, DALI / switchDIM 220 x 85 x 31 mm 60,00 €
*Unverbindliche Preisempfehlung zzgl. MwSt.
Symbole und Referenzangaben, darunter CE-Zeichen, Schutzleitung, 110, M, M, SELV und ein Quadrat mit einem kleineren Quadrat darin.

LED-Panel MULTI – Zubehör

Deckenleuchte mit rechteckigem, flachem Design

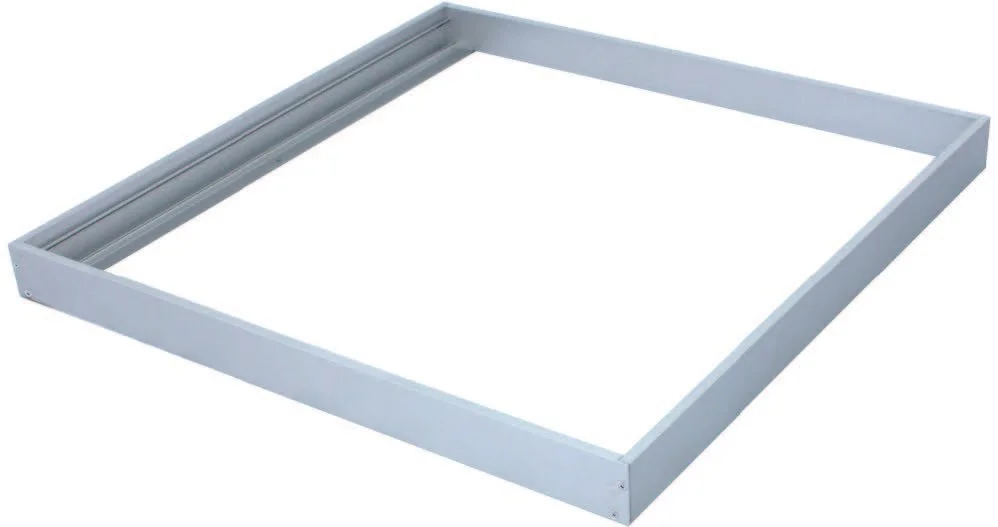

Ein leeres rechteckiges Metallgestell auf weißem Hintergrund.

Aluminium-Aufputzrahmen 50 mm

  • Ermöglicht eine einfache und schnelle Montage an Decken und Wänden

Art.-Nr. Ausführung Maße (L x B x H) UVP*
555.1109 Aufputzrahmen für LED-Panel 300 x 300 mm, weiß 308 x 308 x 50 mm 21,00 €
555.1136 Aufputzrahmen für LED-Panel 620 x 620 mm, weiß 628 x 628 x 50 mm 36,00 €
555.772.02 Aufputzrahmen für LED-Panel 1.245 x 308 mm, weiß 1.253 x 316 x 50 mm 40,00 €
555.773.02 Aufputzrahmen für LED-Panel 1.245 x 618 mm, weiß 1.253 x 626 x 50 mm 50,00 €
555.785.02 Aufputzrahmen für LED-Panel 1.550 x 308 mm, weiß 1.558 x 316 x 50 mm 58,00 €
*Unverbindliche Preisempfehlung zzgl. MwSt.

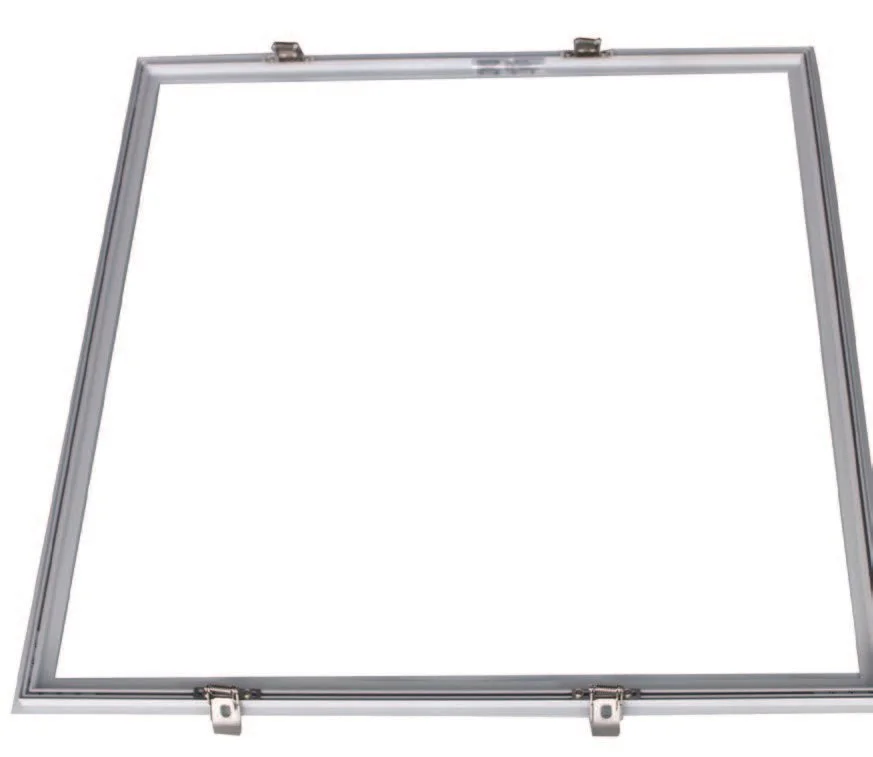

Ein quadratischer Whiteboardrahmen aus Metall mit Befestigungen an den Ecken, ohne Whiteboard-Oberfläche.
Nahaufnahme des Verschlussmechanismus eines Fensters mit Schloss und Feder.

Aluminium-Einbaurahmen

  • Aus hochwertigem Aluminium-Stranggussprofil

  • Ermöglicht eine direkte Rigipsmontage im Trockenbau, in Holz- und sonstigen Deckenkonstruktionen

Art.-Nr. Ausführung Außenmaße Einbaumaße (L x B x H) UVP*
555.775.02 Einbaurahmen für LED-Panel 300 x 300 mm, weiß 335 x 335 mm 324 x 324 x 20 mm 21,00 €
555.776.02 Einbaurahmen für LED-Panel 620 x 620 mm, weiß 655 x 655 mm 644 x 644 x 20 mm 36,00 €
555.777.02 Einbaurahmen für LED-Panel 1.245 x 308 mm, weiß 1.280 x 343 mm 1.269 x 332 x 20 mm 40,00 €
555.778.02 Einbaurahmen für LED-Panel 1.245 x 618 mm, weiß 1.280 x 653 mm 1.269 x 642 x 20 mm 50,00 €
555.779.02 Einbaurahmen für LED-Panel 1.550 x 308 mm, weiß 1.585 x 343 mm 1.574 x 332 x 20 mm 58,00 €
*Unverbindliche Preisempfehlung zzgl. MwSt.

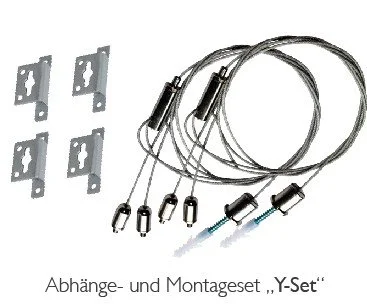

Abhänge- und Montagesset, bestehend aus vier Metallhalterungen, vier Kabel mit Stecker, und zwei Spritzen

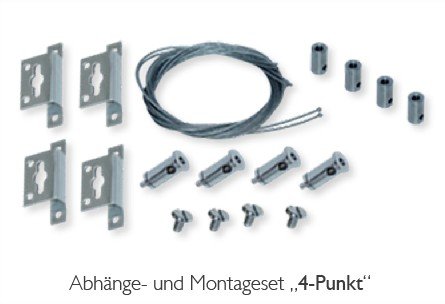

Montageset mit Metallteilen, Kabeln, Schrauben und D-Ringen, für die Befestigung und Installation, gekennzeichnet als ‚Abhänge- und Montageset, 4-Punkt‘.

Abhänge- und Montage-Sets

  • Lassen die Panels frei im Raum schweben

Art.-Nr. Ausführung UVP*
555.1145 Abhänge- und Montage-Set für LED-Panel MULTI, 4-Punkt 11,50 €
555.1147 Abhänge- und Montage-Set für LED-Panel MULTI, Y-Set 9,50 €
ebenfalls kombinierbar mit Panel-Aufbaurahmen
*Unverbindliche Preisempfehlung zzgl. MwSt.
